注塑加工廠在注塑生產外殼時，冷卻是一個特殊的過程，外殼兩端的冷卻速度會比中心區域的冷卻速度快一點，而接近外殼中心處的離形腔的冷卻速度是最慢的。因此，在熱量釋放中，塑料模具的離形腔是最慢的，兩端材料雖然已經固化，但隨著外殼中心處熔體的冷卻，外殼整體的收縮還會繼續存在。又由于尖角之間的平面只可以進行單側冷卻，使得兩端的強度低得多。外殼中心處的塑料材料出現的冷卻收縮，會將兩端材料間已經冷卻的表面產生向內拉的應力，導致注塑件的表面產生凹沉，也就是外殼的翹曲變形了。研究發現，凹沉的程度與制件的尺寸和收縮率成正比的關系。由于PP的收縮率為1.6%，而ABS和HIPS為0.5%，正是這個原因，使得PP外殼件的變形會比ABS、HIPS外殼件的變形相對嚴重。

塑料注塑產品不穩定的定義

塑料制品注塑加工出來產品重量不穩定(注塑不穩定)是指： 塑料模具生產的塑料產品的重量達不到設定的標準重量，并伴隨著有超出允許范圍的變動。 這種情況可能會對塑料產品功能性有所影響。產品重量增加的話，注塑加工廠家的生產成本也會增加。產品重量不穩定屬于

影響塑料制品冷卻速率的因素有哪些？

塑料制品設計方面。主要是塑料制品壁厚。制品厚度越大，冷卻時間越長。一般而言，冷卻時間約與塑料制品厚度的平方成正比，或是與最大流道直徑的1.6次方成正比。即塑料制品厚度加倍，冷卻時間增加4倍。 模具材料及其冷卻方式。模具材料，包括模具型芯、型腔材料以及模架材料對冷卻

注塑模具保養的四大注意要點

1、塑料模具加工企業首先應給每副模具配備履歷卡，詳細記載、統計其使用、護理(潤滑、清洗、防銹)及損壞情況，據此可發現哪些部件、組件已損壞，磨損程度大小，以提供發現和解決問題的信息資料，以及該模具的成型工藝參數、產品所用材料，以縮短模具的試車時間，提高生產效率。2、加工企業應在注塑機、模具正常運轉情況下，

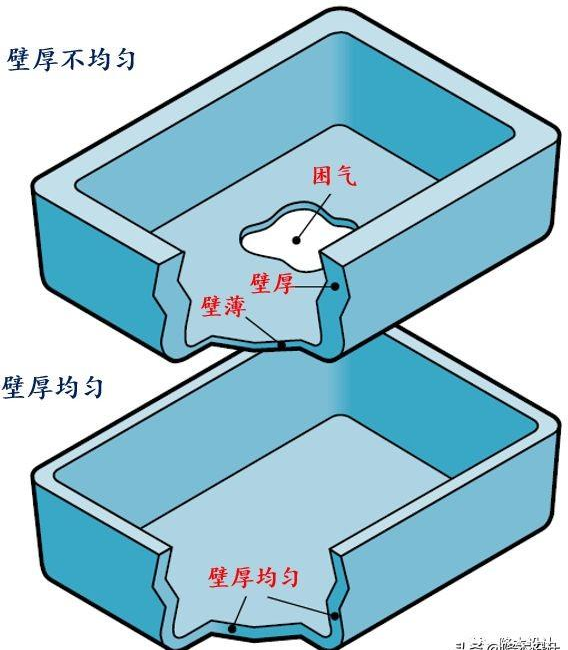

不均勻壁厚導致其它外觀缺陷例如困氣分析

壁厚均勻是塑膠件設計的一個非常基本的原則。據我觀察，大多數的工程師都知道這個原則，但是很多都認為這個不重要、選擇任性設計而不遵守。 當注塑產品第一次試摸發現各種質量問題，例如縮水、變形翹曲、內應力和困氣等時，首先想到的是通過調整注塑工藝參數來解決，當多次調整問題

注塑塑料加工開裂在加工方面的原因是什么？

加工方面：（1）加工壓力過大、速度過快、充料愈多、注射、保壓時間過長，都會造成內應力過大而開裂。（2）調節開模速度與壓力防止快速強拉制件造成脫模開裂。（3）適當調高模具溫度，使制件易于脫模，適當調低料溫防止分解。（4）預防由于熔接痕，塑料降解造成機械強度變低而出現開裂。（5）適
