消除原料樹脂、色母的影響

       控制原材料是徹底解決色差的關鍵。因此，尤其是生產淺色制品時，不能忽視原料樹脂的熱穩(wěn)定性不同對塑料制品色澤波動帶來的明顯影響。鑒于大多數(shù)注塑生產廠家本身并不生產塑料母料或色母，這樣，可將注意的焦點放在生產管理和原材料檢驗上。

即加強原材料入庫的檢驗；生產中同一產品盡可能采用同一廠家、同一牌號母料、色母生產；對于色母，我們在批量生產前要進行抽檢試色，既要同上次校對，又要在本次中比較，如果顏色相差不大，可認為合格，如同批次色母有輕微色差，可將色母重新混合后再使用，以減少色母本身混合不均造成的色差。同時，我們還需重點檢驗原料樹脂、色母的熱穩(wěn)定性，對于熱穩(wěn)定性不佳的，我們建議廠家進行調換。

      減少料筒溫度對色差的影響
      生產中常常會遇到因某個加熱圈損壞失效，或是加熱控制部分失控長燒造成料筒溫度劇烈變化從而產生色差。這類原因產生的色差很容易判定，一般加熱圈損壞失效產生色差的同時會伴隨著塑化不均現(xiàn)象，而加熱控制部分失控長燒常伴隨著產品氣斑、嚴重變色甚至焦化現(xiàn)象。因此生產中需經常檢查加熱部分，發(fā)現(xiàn)加熱部分損壞或失控時及時更換維修，以減少這類色差產生幾率。

塑料的流動性也因各成型因素而變，主要影響的因素哪幾點？

各種塑料的流動性也因各成型因素而變，主要影響的因素有如下幾點: ①溫度料溫高則流動性增大，但不同塑料也各有差異，PS (尤其耐沖擊型及MFR值較高的)、PP、PA、PIOMA、改性聚苯乙烯(如ABS、AS)、 PC、CA等塑料的流動性隨溫度變化較大。對PE、POM、則溫度增減對其流動性影響較小。所

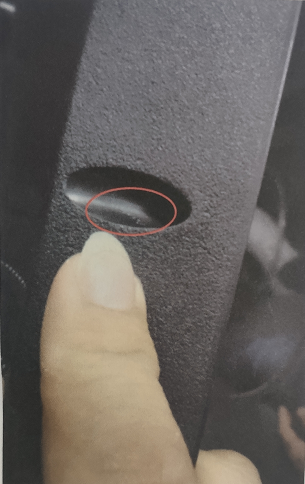

對塑料件注塑產生氣紋的理解

在充模過程中受到氣體的干擾常常在制品表面出現(xiàn)銀絲斑紋或微小氣泡或制品厚壁內形成氣泡，氣紋是指塑料產品澆口部位或表面局部存在條狀或塊狀的流痕，從而影響整個產品的外觀。 氣紋對產品的安全與功能沒有很大的影響，屬于輕微缺陷。但是會影響產品的外表面，從而影響客戶滿意度和產品的

塑料模具加工制作的四個注意要點

塑料模具加工主要分四個環(huán)節(jié)，分別是鍛造工藝，預備熱處理，淬火與回火，消應力退火。1、鍛造工藝。這是塑料模具工作零件制造過程中的重要環(huán)節(jié)。對于高合金工具鋼的塑料模具，通常對材料碳化物分布等金相組織提出技術要求。此外，還應嚴格控制鍛造溫度范圍，制定正確的加熱規(guī)范，采用正確

注塑機的液壓系統(tǒng)

注塑加工廠家的注塑機液壓系統(tǒng)受電氣控制系統(tǒng)的推動，通過浸壓傳動系統(tǒng)去推動機械傳動部分，塑料制品的生產也可以說是注想成型各動作的動力源，依靠波壓執(zhí)行元件推動機械傳動系統(tǒng)工作，將液壓能轉換為機械能。波壓傳動系統(tǒng)主要以動力元件油泵為核心器件，通過控制元器件(名種流量、壓力和方向閥)驅動執(zhí)

注塑工藝產品缺陷熔接不良的原因

①塑料模具澆口系統(tǒng)形式不當，澆口小，分流道小，流程長，流料陽力大，料溫下降快②料溫太低或模溫太低③塑料流動性差，有冷料摻入，冷卻速度快④模具內有水分或潤滑劑。融料充氣過多，脫模劑過多⑤注射壓力太小或注射速度慢⑥注塑加工廠生產的塑料制品形狀不良，壁厚薄不均勻。使融料在薄壁處匯合⑦模具冷卻系統(tǒng)不當或排氣
